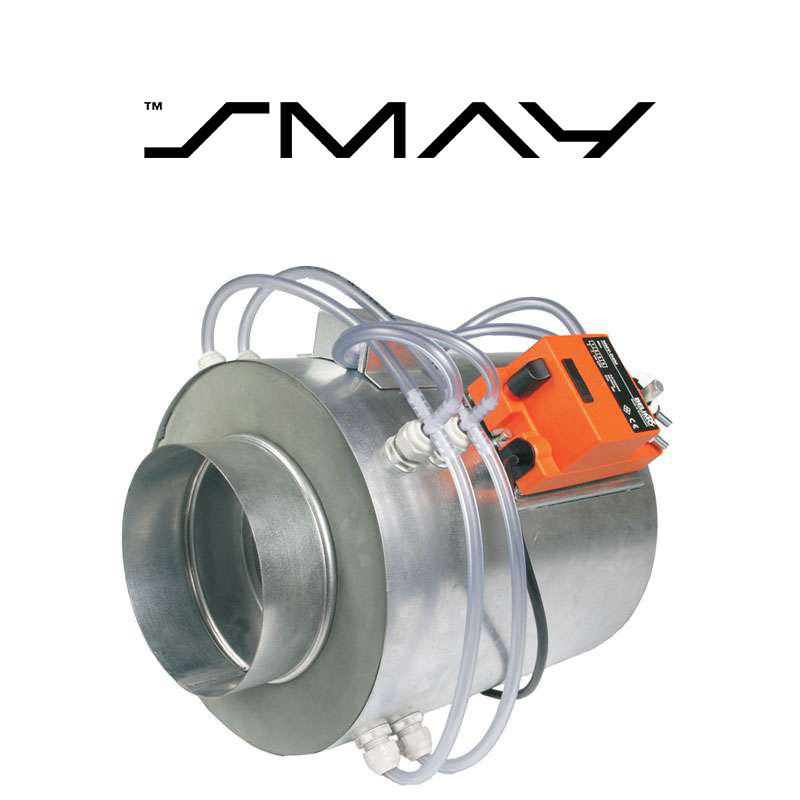

Regulatory przepływu okrągłe RVP-R SMAY

Regulatory VAV wykorzystywane są do automatycznej regulacji przepływu strumienia powietrza w instalacjach wentylacji mechanicznej i klimatyzacji. Poprzez zmianę wydatku powietrza umożliwiają stworzenie indywidualnego klimatu dla strefy lub każdego z pomieszczeń w budynku. Za pomocą elementów sterowania uwzględniają występowanie nierównomiernych obciążeń w tych pomieszczeniach, zależnych np. od ilości osób znajdujących się w pomieszczeniu, a także od zmiennych czynników zewnętrznych, takich jak np. zyski / straty ciepła przez przegrody.

  • Cena i dostępność
  • Opis
  • Dane techniczne
  • Akcesoria
  • Materiały do pobrania

Nazwa towaru

Cena

Dostępność

Nazwa towaru

RVP-R 160

Dostępność

Na zapytanie Skontaktuj się z naszym Działem Sprzedaży lub Działem Technicznym, aby potwierdzić okres oczekiwania na produkt oraz warunki zamówienia.

Nazwa towaru

RVP-R 200

Dostępność

Na zapytanie Skontaktuj się z naszym Działem Sprzedaży lub Działem Technicznym, aby potwierdzić okres oczekiwania na produkt oraz warunki zamówienia.

Do podanych cen należy doliczyć 23% VAT

Masz pytania odnośnie tego produktu?

Zadzwoń do nas

+48 22 688 07 00

Napisz e-mail

info@ventia.pl

Skontaktuj się z przedstawicielem Ventia

  • Warszawa
  • Warszawa
  • Poznań
  • Gdańsk
  • Wrocław
  • Łódź
  • Kraków
  • Katowice
  • Lublin
  • Szczecin
  • Rzeszów
  • Bydgoszcz
  • Białystok

Biuro techniczno-handlowe Warszawa

Biuro techniczno-handlowe Warszawa 2

Biuro techniczno-handlowe Poznań

Biuro techniczno-handlowe Gdańsk

Biuro techniczno-handlowe Wrocław

Biuro techniczno-handlowe Łódź

Biuro techniczno-handlowe Kraków

Biuro techniczno-handlowe Katowice

Biuro techniczno-handlowe Lublin

Biuro techniczno-handlowe Szczecin

Biuro techniczno-handlowe Rzeszów

Biuro techniczno-handlowe Bydgoszcz

Biuro techniczno-handlowe Białystok

Regulatory VAV wykorzystywane są do automatycznej regulacji przepływu strumienia powietrza w instalacjach wentylacji mechanicznej i klimatyzacji. Poprzez zmianę wydatku powietrza umożliwiają stworzenie indywidualnego klimatu dla strefy lub każdego z pomieszczeń w budynku. Za pomocą elementów sterowania uwzględniają występowanie nierównomiernych obciążeń w tych pomieszczeniach, zależnych np. od ilości osób znajdujących się w pomieszczeniu, a także od zmiennych czynników zewnętrznych, takich jak np. zyski / straty ciepła przez przegrody.

Regulatory RVP-R mogą być wykonane w dwóch wersjach pod względem szybkości działania. W wersji standardowej czas przesterowania przesłony przepustnicy regulatora wynosi 150 sekund, natomiast w wersji szybkiej tylko 3 sekundy.

W wersji specjalnej regulatory RVP-R wykonywane są także z przeznaczeniem do transportowania powietrza zanieczyszczonego lub lekko agresywnego (wg Klasyfikacji Środowisk Korozyjnych zgodnie z ISO 12944 maks. klasa C3).

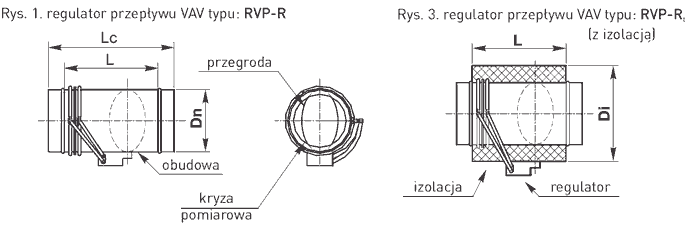

Schemat regulatora

Wymiary typowe i zakres stosowania

Dn
[mm]
Di
[mm]
L
[mm]
Lc
[mm]
Pierwszy zakres
wydatków [m3/h]
Drugi zakres
wydatków [m3/h]
100 200 265 365 28 - 226 55 - 339
125 225 265 365 44 - 353 90 - 530
160 260 280 380 72 - 579 145 - 869
200 300 300 400 113 - 905 225 - 1357
250 350 350 450 177 - 1414 350 - 2121
315 415 415 515 281 - 2244 560 - 3367
400 500 500 600 452 - 3619 900 - 3619
500 600 600 700 707 - 5655 1400 - 8482

Zalecenia montażowe

Dla zapewnienia prawidłowego działania urządzenia zaleca się zachowanie przy montażu regulatorów
następujących zasad:

  • Długość odcinka prostego przed regulatorem 2D
  • Długość odcinka prostego za regulatorem 1D

Podłączenie elektryczne jednostki pomiarowo-sterująco-wykonawczej powinna wykonać zgodnie ze schematem podanym w załączonej do urządzenia dokumentacji, odpowiednio wykwalifikowana osoba.

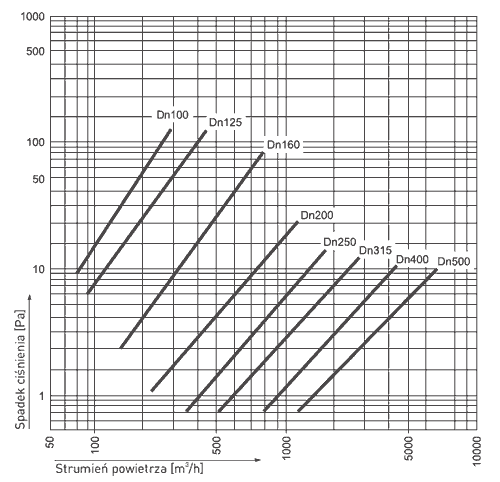

Spadek ciśnienia w regulatorze RVP-R (pełne otwarcie przepustnicy)

Spadek ciśnienia w regulatorzeRegulatory RVP-R przeszły analityczne badania rozmieszczenia elementów pomiarowych, mające na celu zmniejszenie granicy błędu kalibracji regulowanego strumienia powietrza, co znalazło swój obraz, w obronionej w 2005 r. w AGH w Krakowie, pracy magisterskiej.
