Unikalne centrale wentylacyjne
do obiektów komercyjnych
VERSO R Standard
Szeroki wybór kompaktowych central wentylacyjnych z niezamarzającym, obrotowym wymiennikiem ciepła. Urządzenia występują w wersji podłączenia kanałów poziomej, pionowej, uniwersalnej lub w płaskiej, podwieszanej.
wymiennik obrotowy
sorpcyjny-entalpiczny
wymiennik obrotowy
kondensacyjny
VERSO CF Standard
Bogaty typoszereg central wentylacyjnych z przeciwprądowym wymiennikiem ciepła. Urządzenia występują w wersji podłączenia kanałów poziomej, pionowej, uniwersalnej lub w płaskiej, podwieszanej.
wymiennik
przeciwprądowy
VERSO S Standard
Centrale wentylacyjne nawiewne bez wymiennika odzysku ciepła.
Urządzenia występują wyłącznie w wersji płaskiej, podwieszanej.
brak wmiennika,
centrala nawiewna
zintegrowana automatyka sterująca
możliwość montażu zewnetrznego
plug & play
niskie koszty eksploatacji - wysokiej jakości podzespoły
Zdajemy sobie sprawę, że modernizacje istniejących budynków, jak również
projektowanie nowoczesnych, wiąże się z szeregiem trudności logistycznych.
Dzięki zastosowaniu sekcyjnej konstrukcji w prosty sposób na czas
transportu możemy podzielić urządzenie na mniejsze elementy, które po
wniesieniu do docelowego miejsca w szybki sposób łączymy ze sobą.
W procesie łączenia wykorzystujemy fabryczne szybkozłączki, których
zastosowanie pozwala zachować standard PLUG&PLAY.
Wszystkie modele central VERSO Standard* posiadają jeden z
wymiarów nie większy niż 900 mm, dzięki czemu są przystosowane do
instalacji w miejscach o szczególnie ograniczonej powierzchni.
*Z wyłączeniem modeli VERSO-R-7000-V, VERSO-CF-3500-U, VERSO-CF-5000-V,
VERSO-CF-5000-H
- nagrzewnicą elektryczną,
- nagrzewnicą wodną*,
- nagrzewnico-chłodnicą wodną*,
- nagrzewnico-chłodnicą freonową*.
Co ważne, niezależnie od wybranej opcji, gabaryty urządzenia pozostają bez zmian.
Całość elementów jest zintegrowana w obudowie urządzenia, co
umożliwia rezygnację z dodatkowych, kanałowych elementów
zwiększających stopień skomplikowania instalacji wentylacyjnej
oraz gabaryty centrali wentylacyjnej.
* Z wyłączeniem modeli podwieszanych VERSO-CF-F i VERSO-R-F
W centralach wentylacyjnych VERSO-CF-5000-V oraz VERSO-R-7000-V istnieje możliwość zastosowania unikalnego w skali rynku zintegrowanego modułu nagrzewnico-chłodnicy wodnej/freonowej oraz nagrzewnicy elektrycznej. Taka kombinacja umożliwia realizowanie prostego procesu osuszania powietrza. Rozwiązanie jest dedykowane do obiektów, w których nie ma miejsca na stosowanie dodatkowych elementów kanałowych, a jedynym sposobem na zrealizowanie procesu osuszania jest zastosowanie kompaktowego rozwiązania. Co ważne, zastosowanie modułu zintegrowanej nagrzewnico-chłodnicy wodnej/freonowej oraz nagrzewnicy elektrycznej nie zwiększa gabarytów urządzenia.
- Wysokość urządzeń – zaledwie 480-648 mm dla urządzeń VERSO-R z wymiennikiem obrotowym oraz 480-594 mm dla central VERSO-CF z wymiennikiem przeciwprądowym.
- Możliwość rozbudowy o dodatkowe, kanałowe elementy – każde urządzenie ma możliwość rozbudowania o nagrzewnicę wodną, nagrzewnico-chłodnicę wodną lub nagrzewnico-chłodnicę freonową.
- Możliwość montażu w kilku pozycjach – centrale VERSO-R z wymiennikiem obrotowym, posiadają kilka pozycji montażowych, co daje zupełnie nowe możliwości projektowe. Dozwolone pozycje montażowe są określane indywidualnie dla każdego modelu i każdorazowo należy je zweryfikować w karcie technicznej produktu.
| MODEL | TYP WYMIENNIKA | WYDATEK ZGODNY Z ERP 2018 |
SZER. x WYS. x GŁ. | KARTA KATALOGOWA | ZOBACZ WIĘCEJ |
|---|---|---|---|---|---|
| Verso R 1000 FSA | obrotowy kondensacyjny | 1000 | 1050 x 485 x 3000 |
|
|
| Verso R 1000 F | obrotowy kondensacyjny lub sorpcyjny-entalpiczny |
890 | 940 x 480 x 1360 |
|
|
| Verso R 1300 F | obrotowy kondensacyjny lub sorpcyjny-entalpiczny |
1025 | 940 x 480 x 1360 |
|
|
| Verso R 1500 F | obrotowy kondensacyjny | 1500 | 1050 x 485 x 1807 |
|
|
| Verso R 2000 F | obrotowy kondensacyjny | 2070 | 1210 x 527 x 2060 |
|
|
| Verso R 3000 F | obrotowy kondensacyjny | 3200 | 1210 x 648 x 2160 |
|
|
| Verso CF 1000 F | przeciwprądowy | 868 | 1100 x 527 x 1650 |
|
|
| Verso CF 1300 F | przeciwprądowy | 1300 | 1100 x 527 x 1650 |
|
|
| Verso CF 1500 F | przeciwprądowy | 1470 | 1100 x 527 x 1650 |
|
|
| Verso CF 2000 F | przeciwprądowy | 2000 | 1600 x 480 x 1750 |
|
|
| Verso CF 2500 F | przeciwprądowy | 2542 | 2000 x 528 x 1850 |
|
|
| Verso CF 3000 F | przeciwprądowy | 2950 | 2000 x 594 x 2050 | - | - |
Każde urządzenie VERSO Standard posiada zintegrowaną, autorską automatykę sterującą C5, która daje w standardzie (bez zakupu dodatkowych modułów) możliwość kontrolowania elementów obróbki termicznej powietrza tj.:
- nagrzewnica wodna – sterowanie siłownikiem zaworu oraz pompą obiegową,
- chłodnica wodna – sterowanie siłownikiem zaworu oraz pompą obiegową,
- nagrzewnico-chłodnica wodna – sterowanie z wykorzystaniem jednego układu regulacyjnego: siłownik od zaworu oraz pompa obiegowa, automatyka niezależnie kontroluje proces zmiany priorytetu z grzania na chłodzenie,
- nagrzewnico-chłodnica freonowa – płynne sterowanie zewnętrznym agregatem skraplającym sygnałem 0…10 V, automatyka niezależnie kontroluje proces zmiany priorytetu z grzania na chłodzenie. Możliwość kontrolowania niezależnie do 3 agregatów sygnałem 0…10 V – więcej informacji w punkcie sterowanie strefowe,
- nawilżacz powietrza – możliwość kontrolowania wilgotności względnej powietrza nawiewanego, wywiewanego lub jednocześnie nawiewanego i wywiewanego.
Unikalna konstrukcja central VERSO Standard pozwala na przeniesienie w łatwy sposób bocznych paneli na górną część obudowy i na odwrót. Każde urządzenie w wykonaniu uniwersalnym (oznaczane literą U), posiada 16 wariantów podłączenia kanałów, co pozwala na montaż w miejscach o bardzo specyficznej, ograniczonej przestrzeni. Urządzenie może zostać zamówione w dowolnej konfiguracji lub zostać skonfigurowane przez instalatora na miejscu montażu.
W centralach VERSO Standard wykorzystujemy 45/50 mm izolację z wełny mineralnej, o doskonałych właściwościach tłumiących. We wszystkich urządzeniach stosujemy wyłącznie sprawdzone wentylatory czołowych europejskich producentów, które dają nam gwarancję zachowania bardzo dobrych parametrów akustycznych. To wszystko sprawia, że centrale VERSO Standard gwarantują cichą pracę nawet w najbardziej wymagających miejscach!
Centrale wentylacyjne VERSO Standard (z wyłączeniem płaskich, oraz jednostek o przepływie pionowym) są dostosowane do montażu zewnętrznego. Każde urządzenie ma dedykowane opcjonalnie elementy montażowe:
- daszek – osłaniający centralę przed zmiennymi warunkami atmosferycznymi,
- zintegrowana czerpnia i wyrzutnia – zgodnie z obowiązującymi przepisami prawnymi, istnieje możliwość zastosowania takiego rozwiązania pod warunkiem, że jest on elementem systemowym dostarczanym przez producenta, a urządzenie zostanie zainstalowane na dachu obiektu.
Stopy montażowe - każda jednostka (za wyjątkiem powieszanych) jest dostarczana w standardzie ze stopami montażowymi lub ramą montażową.

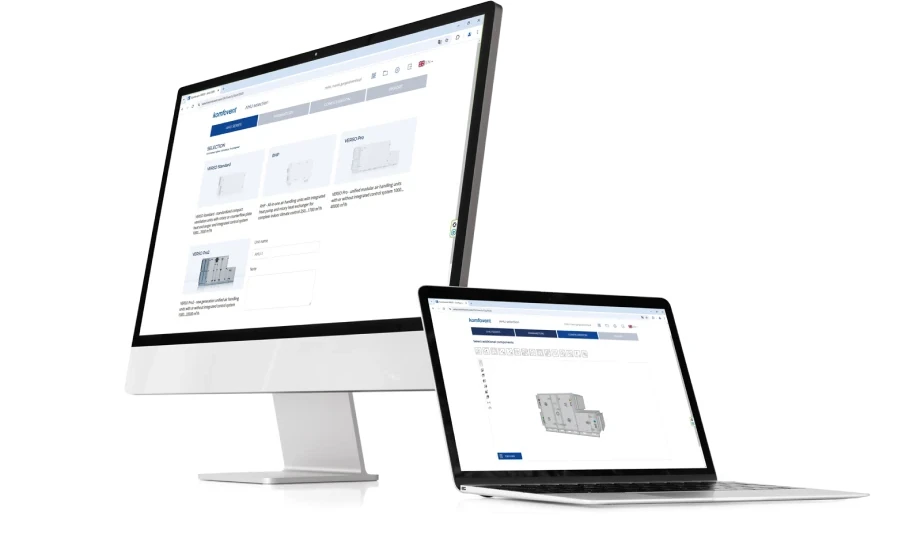

Program doboru Komfovent Select umożliwia z poziomu przeglądarki internetowej dobór centrali oraz generowanie plików dwg.
W KOMFOVENT dbamy o to, żeby parametry urządzeń były weryfikowane przez zewnętrzne
instytucje. W przypadku typoszeregu VERSO Standard korzystamy
z największego i najbardziej prestiżowego instytutu w Europie tj. Eurovent Certita
Certification.
Prezentujemy parametry, które są sprawdzane przez Eurovent oraz klasy, które uzyskały
urządzenia VERSO Standard.
| Typ | Klasa obudowy | |||
|---|---|---|---|---|
| Wytrzymałość obudowy | D1 | D2 | D3 | D4 |
| Przenikanie ciepła przez obudowę | T1 | T2 | T3 | T4 |
| Współczynnik dla mostków cieplnych obudowy | TB1 | TB2 | TB3 | TB4 |
| Szczelność obudowy | L1 | L2 | L3 | L4 |
VERSO R Pro
wymiennik obrotowy
sorpcyjny-entalpiczny
wymiennik obrotowy
kondensacyjny
VERSO CF Pro
wymiennik
przeciwprądowy
VERSO S Pro
brak wmiennika,
centrala nawiewna
zintegrowana automatyka sterująca
kompaktowa, modułowa budowa
plug & play
niskie koszty eksploatacji - wysokiej jakości podzespoły
W przypadku central VERSO Pro mamy możliwość przygotowania jej w standardowej klasie zabezpieczającej przed korozją tj. C3 lub malowanej specjalną farbą zapewniającą odporność w klasie C4.
W przypadku central VERSO Pro w wykonaniu wewnętrznym istnieje możliwość zastosowania uniwersalnego układu króćców, który ułatwia proces adaptacji urządzenia do podłączenia instalacji.
W centralach Verso Pro wykorzystujemy 50 mm izolację z wełny mineralnej. Podobnie, jak w typoszeregu Verso Standard, we wszystkich urządzeniach stosujemy wyłącznie sprawdzone wentylatory czołowych europejskich producentów, które dają nam gwarancję zachowania bardzo dobrych parametrów akustycznych. To wszystko sprawia, że centrale VERSO Pro gwarantują cichą pracę nawet w najbardziej wymagających miejscach!
Program doboru Komfovent Select umożliwia z poziomu przeglądarki internetowej dobór centrali oraz generowanie plików dwg.
W KOMFOVENT dbamy o to, żeby parametry urządzeń były weryfikowane przez
zewnętrzne instytucje. W przypadku typoszeregu Verso Pro korzystamy z
największego i najbardziej prestiżowego instytutu w Europie tj. Eurovent
Certita Certification.
Poniżej znajdują się parametry, które są sprawdzane przez Eurovent oraz
klasy, które uzyskały urządzenia Verso Pro.
| Typ | VERSO Pro rozmiar 10-70 | |||
|---|---|---|---|---|
| Wytrzymałość obudowy | D1 | D2 | D3 | D4 |
| Przenikanie ciepła przez obudowę | T1 | T2 | T3 | T4 |
| Współczynnik dla mostków cieplnych obudowy | TB1 | TB2 | TB3 | TB4 |
| Szczelność obudowy | L1 | L2 | L3 | L4 |
| Typ | VERSO Pro rozmiar 10-70 | |||
|---|---|---|---|---|
| Wytrzymałość obudowy | D1 | D2 | D3 | D4 |
| Przenikanie ciepła przez obudowę | T1 | T2 | T3 | T4 |
| Współczynnik dla mostków cieplnych obudowy | TB1 | TB2 | TB3 | TB4 |
| Szczelność obudowy | L1 | L2 | L3 | L4 |
| Typ | KLASA OBUDOWY VERSO Pro - rozmiar 10-70 |
KLASA OBUDOWY VERSO Pro - rozmiar 80-100 |
||||||
|---|---|---|---|---|---|---|---|---|
| Wytrzymałość obudowy | D1 | D2 | D3 | D4 | D1 | D2 | D3 | D4 |
| Przenikanie ciepła przez obudowę | T1 | T2 | T3 | T4 | T1 | T2 | T3 | T4 |
| Współczynnik dla mostków cieplnych obudowy | TB1 | TB2 | TB3 | TB4 | TB1 | TB2 | TB3 | TB4 |
| Szczelność obudowy | L1 | L2 | L3 | L4 | L1 | L2 | L3 | L4 |
Oznacza to, że podobnie, jak w przypadku Eurovent, instytut zaświadcza, że wszystkie parametry generowane przez program doborowy są obliczane zgodnie z obowiązującymi normami oraz standardami. Dodatkowo każde urządzenie posiada klasę energetyczną obliczaną zgodnie z wytycznymi programu RLT-Geraete.ne.
VERSO R Pro2
wymiennik obrotowy
sorpcyjny-entalpiczny
wymiennik obrotowy
kondensacyjny
VERSO CF Pro2
wymiennik
przeciwprądowy
wymiennik
przeciwprądowy
entalpiczny
VERSO RA Pro2
wymiennik z czynnikiem
pośredniczącym
VERSO S Pro2
brak wmiennika,
centrala nawiewna
zintegrowana automatyka sterująca
centrale do zadań specjalnych
kompaktowa, modułowa budowa
plug & play
niskie koszty eksploatacji - wysokiej jakości podzespoły

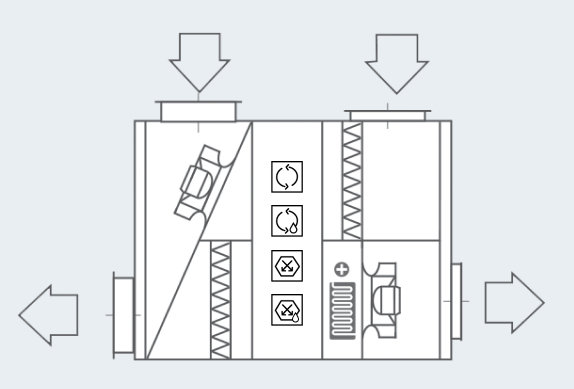

W przypadku central VERSO Pro2 w wykonaniu wewnętrznym istnieje możliwość zastosowania uniwersalnego układu króćców, który ułatwia proces adaptacji urządzenia do podłączenia instalacji.
Obudowa o grubości 75 mm wypełniona trwałą, ognioodporną wełną mineralną (T2). Specjalne profile PCV. Centrala wentylacyjna bez mostków termicznych (TB1).
Podwójne uszczelki. Specjalna konstrukcja uszczelek zapewnia wysoką klasę szczelności obudowy (L2).
Odporność na uszkodzenia mechaniczne. Największa odporność na odkształcenia w klasie (D1).
Skrzynka automatyki z podwójną obudową o klasie szczelności IP54 dla łatwego podłączenia i konserwacji.
Centrale VERSO Pro2, podobnie jak VERSO Pro, w standardzie posiadają klasę zabezpieczającą przed korozją C3, mogą zostać przygotowane w klasie C4. Dodatkowo wszystkie urządzenia mogą zostać dostarczone w 2 wariantach kolorystycznych obudowy.
Również w przypadku central VERSO Pro2 w wykonaniu wewnętrznym, istnieje możliwość zastosowania uniwersalnego układu króćców, który ułatwia proces adaptacji urządzenia do podłączenia instalacji.
W centralach Verso Pro2 wykorzystujemy 75 mm izolację z wełny mineralnej. Podobnie jak w typoszeregu Verso Pro, we wszystkich urządzeniach stosujemy wyłącznie sprawdzone wentylatory czołowych europejskich producentów, które dają nam gwarancję zachowania bardzo dobrych parametrów askustycznych. Dzięki zastosowaniu wszystkich opisanych rzeczy możemy dostarczyć centrale wentylacyjne o najlepszych parametrach akustycznych, gwarantujących ciszę w wentylowanych pomieszczeniach.
Program doboru Komfovent Select umożliwia z poziomu przeglądarki internetowej dobór centrali oraz generowanie plików dwg.
W KOMFOVENT dbamy o to, żeby parametry urządzeń były weryfikowane przez zewnętrzne instytucje. W przypadku typoszeregu Verso Pro2 korzystamy z największego i najbardziej szanowanego instytutu w Europie tj. Eurovent Certita Certification.
Poniżej znajdują się parametry, które są sprawdzane przez Eurovent oraz klasy, które uzyskały urządzenia Verso Pro2.
| Typ | VERSO Pro rozmiar 10-70 | |||
|---|---|---|---|---|
| Wytrzymałość obudowy | D1 | D2 | D3 | D4 |
| Przenikanie ciepła przez obudowę | T1 | T2 | T3 | T4 |
| Współczynnik dla mostków cieplnych obudowy | TB1 | TB2 | TB3 | TB4 |
| Szczelność obudowy | L1 | L2 | L3 | L4 |
| Typ | VERSO Pro rozmiar 10-70 | |||
|---|---|---|---|---|
| Wytrzymałość obudowy | D1 | D2 | D3 | D4 |
| Przenikanie ciepła przez obudowę | T1 | T2 | T3 | T4 |
| Współczynnik dla mostków cieplnych obudowy | TB1 | TB2 | TB3 | TB4 |
| Szczelność obudowy | L1 | L2 | L3 | L4 |
| Typ | KLASA OBUDOWY VERSO Pro2 - rozmiar 12-72 |
KLASA OBUDOWY VERSO Pro2 - rozmiar 82-92 |
||||||
|---|---|---|---|---|---|---|---|---|
| Wytrzymałość obudowy | D1 | D2 | D3 | D4 | D1 | D2 | D3 | D4 |
| Przenikanie ciepła przez obudowę | T1 | T2 | T3 | T4 | T1 | T2 | T3 | T4 |
| Współczynnik dla mostków cieplnych obudowy | TB1 | TB2 | TB3 | TB4 | TB1 | TB2 | TB3 | TB4 |
| Szczelność obudowy | L1 | L2 | L3 | L4 | L1 | L2 | L3 | L4 |
Oznacza to, że podobnie, jak w przypadku Eurovent, instytut zaświadcza, że wszystkie parametry generowane przez program doborowy są obliczane zgodnie z obowiązującymi normami oraz standardami. Dodatkowo każde urządzenie posiada klasę energetyczną obliczaną zgodnie z wytycznymi programu RLT-Geraete.ne.

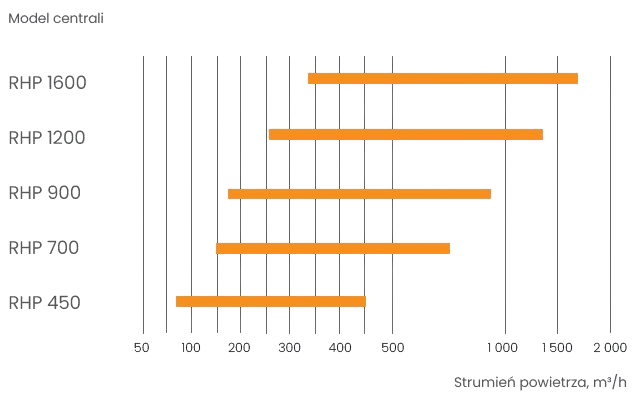

Czynnik chłodniczy R 1234yf
RHP 450 V C5
RHP 700 V C5
RHP 900 V C5
wymiennik
z czynnikiem
pośredniczącym
elektroniczny
zawór rozprężny
sprężarka
inwerterowa
Czynnik chłodniczy R 134A
RHP 1200 U C5
RHP 1600 U C5
wymiennik z czynnikiem pośredniczącym
elektroniczny
zawór rozprężny
sprężarka
inwerterowa
wymiennik z czynnikiem
pośredniczącym
elektroniczny
zawór rozprężny
sprężarka
inwerterowa
zintegrowana automatyka sterująca
możliwość montażu zewnętrznego
dwuetapowy odzysk ciepła/chłodu
plug & play
niskie koszty eksploatacji - wysokiej jakości podzespoły
W celu maksymalizacji wydajności zaprojektowaliśmy urządzenie z podwójnym odzyskiem ciepła. Pierwszy etap odzysku ciepła odbywa się w wymienniku obrotowym sorpcyjnym-entalpicznym z odzyskiem wilgoci, natomiast kolejny etap za pomocą rewersyjnej pompy ciepła powietrze-powietrze. Dzięki zastosowaniu wymienników pompy ciepła po przeciwnych stronach wymiennika obrotowego, uzyskujemy mniejsze zużycie energii niż przy innych konfiguracjach. Z czego to wynika? Wymiennik ciepła obrotowy sorpcyjny-entalpiczny w okresie zimowym pasywnie nawilża powietrze nawiewane co przekłada się na niższa wilgotność powietrza wyrzucanego a zatem większy zakres pracy pompy ciepła. W okresie letnim pasywne osuszanie powietrza nawiewanego zwiększa efektywność chłodzenia powietrza
Dzięki kompaktowej konstrukcji oszczędzamy przestrzeń w budynkach i ułatwiamy transport. Wbudowana pompa ciepła oszczędza również miejsce na zewnątrz budynku – przy standardowym rozwiązaniu z wymiennikiem ‘freonowym’, agregat musi być zamontowany poza budynkiem i połączony instalacją chłodniczą. Oszczędza nam to również czas który byłby potrzebny na montaż tych elementów. Co ważne do montażu urządzeń RHP nie jest wymagane posiadanie certyfikacji f-gaz, układ jest napełniony czynnikiem i gotowy do uruchomienia.
Każde urządzenie RHP Standard posiada zintegrowaną, autorską automatykę sterującą C5, która daje w standardzie (bez zakupu dodatkowych modułów) możliwość kontrolowania elementów obróbki termicznej powietrza.
- automatyczna praca pompy ciepła w zależności od zapotrzebowania
- nagrzewnica wodna – sterowanie siłownikiem zaworu oraz pompą obiegową,
- chłodnica wodna – sterowanie siłownikiem zaworu oraz pompą obiegową,
- nagrzewnico-chłodnica wodna – sterowanie z wykorzystaniem jednego układu regulacyjnego: siłownik od zaworu oraz pompa obiegowa, automatyka niezależnie kontroluje proces zmiany priorytetu z grzania na chłodzenie,
- nagrzewnico-chłodnica freonowa – płynne sterowanie zewnętrznym agregatem skraplającym sygnałem 0…10 V, automatyka niezależnie kontroluje proces zmiany priorytetu z grzania na chłodzenie. Możliwość kontrolowania niezależnie do 3 agregatów sygnałem 0…10 V – więcej informacji w punkcie sterowanie strefowe,
- nawilżacz powietrza – możliwość kontrolowania wilgotności względnej powietrza nawiewanego, wywiewanego lub jednocześnie nawiewanego i wywiewanego.
Unikalna konstrukcja central RHP Standard pozwala na przeniesienie w łatwy sposób bocznych paneli na górną część obudowy i na odwrót. Każde urządzenie w wykonaniu uniwersalnym (tylko modele RHP 1200 U i RHP 1600 U), posiada
16 wariantów podłączenia kanałów,
co pozwala na montaż w miejscach o bardzo specyficznej, ograniczonej przestrzeni.
Urządzenie może zostać zamówione w dowolnej konfiguracji lub zostać skonfigurowane przez instalatora na miejscu montażu.
W centralach RHP Standard wykorzystujemy
45 mm izolacji z wełny mineralnej,
o doskonałych właściwościach tłumiących.
We wszystkich urządzeniach stosujemy wyłącznie sprawdzone
wentylatory czołowych europejskich producentów,
które dają nam gwarancję zachowania bardzo dobrych parametrów akustycznych. To wszystko sprawia, że centrale RHP Standard gwarantują cichą pracę nawet w najbardziej wymagających miejscach!
We wszystkich urządzeniach stosujemy wyłącznie sprawdzone wentylatory czołowych europejskich producentów, które dają nam gwarancję zachowania bardzo dobrych parametrów akustycznych. To wszystko sprawia, że centrale RHP Standard gwarantują cichą pracę nawet w najbardziej wymagających miejscach!
- daszek – osłaniający centralę przed zmiennymi warunkami atmosferycznymi,
- zintegrowana czerpnia i wyrzutnia – zgodnie z obowiązującymi przepisami prawnymi, istnieje możliwość opcjonalnie zastosowania takiego rozwiązania pod warunkiem, że jest on elementem systemowym dostarczanym przez producenta, a urządzenie zostanie zainstalowane na dachu obiektu,
Program doboru Komfovent Select umożliwia z poziomu przeglądarki internetowej dobór centrali oraz generowanie plików dwg.
W KOMFOVENT dbamy o to, żeby parametry urządzeń były weryfikowane przez zewnętrzne instytucje. W przypadku typoszeregu RHP Standard korzystamy z największego i najbardziej prestiżowego instytutu w Europie tj. Eurovent Certita Certification.
Poniżej znajdują się parametry, które są sprawdzane przez Eurovent oraz klasy, które uzyskały urządzenia RHP Standard.
| Typ | Klasa obudowy | |||
|---|---|---|---|---|
| Wytrzymałość obudowy | D1 | D2 | D3 | D4 |
| Przenikanie ciepła przez obudowę | T1 | T2 | T3 | T4 |
| Współczynnik dla mostków cieplnych obudowy | TB1 | TB2 | TB3 | TB4 |
| Szczelność obudowy | L1 | L2 | L3 | L4 |
wymiennik obrotowy
sorpcyjny-entalpiczny
wymiennik obrotowy
kondensacyjny
elektroniczny
zawór rozprężny
sprężarka
inwerterowa
zintegrowana automatyka sterująca
możliwość montażu zewnętrznego
dwuetapowy odzysk ciepła/chłodu
plug & play
niskie koszty eksploatacji - wysokiej jakości podzespoły
W celu maksymalizacji wydajności zaprojektowaliśmy urządzenie z podwójnym odzyskiem ciepła. Pierwszy etap odzysku ciepła odbywa się w wymienniku obrotowym sorpcyjnym -entalpicznym z odzyskiem wilgoci lub standardowym - kondensacyjnym, natomiast kolejny etap za pomocą rewersyjnej pompy ciepła wyposażonej w sprężarkę inwerterową i elektronicznym zawór rozprężny. Dzięki zastosowaniu wymienników pompy ciepła po przeciwnych stronach wymiennika obrotowego uzyskujemy mniejsze zużycie energii niż przy innych konfiguracjach.
Tabela ilość sprężarek zamontowanych w centralach RHP Pro
| RHP Pro 10-50 | RHP Pro 60-70 | RHP Pro 80-90 |
|---|---|---|
| 1 sprężarka inwerterowa | 1 sprężarka inwerterowa | 1 sprężarka inwerterowa |
| 1 sprężarka on/off | 2 sprężarki on/off |
Centrale RHP Pro w standardzie posiadają klasę zabezpieczającą przed korozją C3 lub malowanej specjalną farbą zapewniającą odporność w klasie C4. Dodatkowo wszystkie urządzenia mogą zostać dostarczone w 2 wariantach kolorystycznych obudowy.
Również w przypadku central RHP Pro w wykonaniu wewnętrznym, istnieje możliwość zastosowania uniwersalnego układu króćców, który ułatwia proces adaptacji urządzenia do podłączenia instalacji.
W centralach RHP Pro wykorzystujemy 50 mm izolację z wełny mineralnej. Podobnie jak w typoszeregu Verso Pro, we wszystkich urządzeniach stosujemy wyłącznie sprawdzone wentylatory czołowych europejskich producentów, które dają nam gwarancję zachowania bardzo dobrych parametrów askustycznych. Dzięki zastosowaniu wszystkich opisanych rzeczy możemy dostarczyć centrale wentylacyjne o najlepszych parametrach akustycznych, gwarantujących ciszę w wentylowanych pomieszczeniach.
Program doboru Komfovent Select umożliwia z poziomu przeglądarki internetowej dobór centrali oraz generowanie plików dwg.
W KOMFOVENT dbamy o to, żeby parametry urządzeń były weryfikowane przez zewnętrzne instytucje. W przypadku typoszeregu RHP Pro korzystamy z największego i najbardziej szanowanego instytutu w Europie tj. Eurovent Certita Certification.
Poniżej znajdują się parametry, które są sprawdzane przez Eurovent oraz klasy, które uzyskały urządzenia RHP Pro.
| Typ | RHP Pro - rozmiar 10-70 | |||
|---|---|---|---|---|
| Wytrzymałość obudowy | D1 | D2 | D3 | D4 |
| Przenikanie ciepła przez obudowę | T1 | T2 | T3 | T4 |
| Współczynnik dla mostków cieplnych obudowy | TB1 | TB2 | TB3 | TB4 |
| Szczelność obudowy | L1 | L2 | L3 | L4 |
| Typ | RHP Pro rozmiar 80-90 | |||
|---|---|---|---|---|
| Wytrzymałość obudowy | D1 | D2 | D3 | D4 |
| Przenikanie ciepła przez obudowę | T1 | T2 | T3 | T4 |
| Współczynnik dla mostków cieplnych obudowy | TB1 | TB2 | TB3 | TB4 |
| Szczelność obudowy | L1 | L2 | L3 | L4 |
| Typ | KLASA OBUDOWY RHP Pro - rozmiar 10-70 |
KLASA OBUDOWY RHP Pro - rozmiar 80-90 |
||||||
|---|---|---|---|---|---|---|---|---|
| Wytrzymałość obudowy | D1 | D2 | D3 | D4 | D1 | D2 | D3 | D4 |
| Przenikanie ciepła przez obudowę | T1 | T2 | T3 | T4 | T1 | T2 | T3 | T4 |
| Współczynnik dla mostków cieplnych obudowy | TB1 | TB2 | TB3 | TB4 | TB1 | TB2 | TB3 | TB4 |
| Szczelność obudowy | L1 | L2 | L3 | L4 | L1 | L2 | L3 | L4 |
Oznacza to, że podobnie, jak w przypadku Eurovent, instytut zaświadcza, że wszystkie parametry generowane przez program doborowy są obliczane zgodnie z obowiązującymi normami oraz standardami. Dodatkowo każde urządzenie posiada klasę energetyczną obliczaną zgodnie z wytycznymi programu RLT-Geraete.ne.
wymiennik obrotowy
sorpcyjny-entalpiczny
wymiennik obrotowy
kondensacyjny
elektroniczny
zawór rozprężny
sprężarka
inwerterowa
zintegrowana automatyka sterująca
centrale do zadań specjalnych
dwuetapowy odzysk ciepła/chłodu
plug & play
niskie koszty eksploatacji - wysokiej jakości podzespoły
kompaktowa, modułowa budowa
W celu maksymalizacji wydajności zaprojektowaliśmy urządzenie z podwójnym odzyskiem ciepła. Pierwszy etap odzysku ciepła odbywa się w wymienniku obrotowym sorpcyjnym - entalpicznym z odzyskiem wilgoci lub standardowym - kondensacyjnym, natomiast kolejny etap za pomocą rewersyjnej pompy ciepła wyposażonej w sprężarkę inwerterową i elektronicznym zawór rozprężny. Dzięki zastosowaniu wymienników pompy ciepła po przeciwnych stronach wymiennika obrotowego uzyskujemy mniejsze zużycie energii niż przy innych konfiguracjach.
Tabela ilość sprężarek zamontowanych w centralach RHP Pro2
| RHP Pro2 12-52 | RHP Pro2 62-72 | RHP Pro2 82-92 |
|---|---|---|
| 1 sprężarka inwerterowa | 2 sprężarki inwerterowe | 3 sprężarki inwerterowe |
Obudowa o grubości 75 mm wypełniona trwałą, ognioodporną wełną mineralną (T2). Specjalne profile PCV. Centrala wentylacyjna bez mostków termicznych (TB1).
Podwójne uszczelki. Specjalna konstrukcja uszczelek zapewnia wysoką klasę szczelności obudowy (L2).
Odporność na uszkodzenia mechaniczne. Największa odporność na odkształcenia w klasie (D1).
Skrzynka automatyki z podwójną obudową o klasie szczelności IP54 dla łatwego podłączenia i konserwacji.
Centrale RHP Pro w standardzie posiadają klasę zabezpieczającą przed korozją C3 lub malowanej specjalną farbą zapewniającą odporność w klasie C4. Dodatkowo wszystkie urządzenia mogą zostać dostarczone w 2 wariantach kolorystycznych obudowy.
Również w przypadku central RHP Pro w wykonaniu wewnętrznym, istnieje możliwość zastosowania uniwersalnego układu króćców, który ułatwia proces adaptacji urządzenia do podłączenia instalacji.
W centralach RHP Pro wykorzystujemy 50 mm izolację z wełny mineralnej. Podobnie jak w typoszeregu Verso Pro, we wszystkich urządzeniach stosujemy wyłącznie sprawdzone wentylatory czołowych europejskich producentów, które dają nam gwarancję zachowania bardzo dobrych parametrów askustycznych. Dzięki zastosowaniu wszystkich opisanych rzeczy możemy dostarczyć centrale wentylacyjne o najlepszych parametrach akustycznych, gwarantujących ciszę w wentylowanych pomieszczeniach.
Program doboru Komfovent Select umożliwia z poziomu przeglądarki internetowej dobór centrali oraz generowanie plików dwg.
W KOMFOVENT dbamy o to, żeby parametry urządzeń były weryfikowane przez zewnętrzne instytucje. W przypadku typoszeregu Verso Pro2 korzystamy z największego i najbardziej prestiżowego instytutu w Europie tj. Eurovent Certita Certification.
Poniżej znajdują się parametry, które są sprawdzane przez Eurovent oraz klasy, które uzyskały urządzenia RHP Pro2.
| Typ | RHP Pro2 rozmiar 12-72 | |||
|---|---|---|---|---|
| Wytrzymałość obudowy | D1 | D2 | D3 | D4 |
| Przenikanie ciepła przez obudowę | T1 | T2 | T3 | T4 |
| Współczynnik dla mostków cieplnych obudowy | TB1 | TB2 | TB3 | TB4 |
| Szczelność obudowy | L1 | L2 | L3 | L4 |
| Typ | RHP Pro2 rozmiar 82-92 | |||
|---|---|---|---|---|
| Wytrzymałość obudowy | D1 | D2 | D3 | D4 |
| Przenikanie ciepła przez obudowę | T1 | T2 | T3 | T4 |
| Współczynnik dla mostków cieplnych obudowy | TB1 | TB2 | TB3 | TB4 |
| Szczelność obudowy | L1 | L2 | L3 | L4 |
| Typ | KLASA OBUDOWY RHP Pro2 - rozmiar 12-72 |
KLASA OBUDOWY RHP Pro2 - rozmiar 82-92 |
||||||
|---|---|---|---|---|---|---|---|---|
| Wytrzymałość obudowy | D1 | D2 | D3 | D4 | D1 | D2 | D3 | D4 |
| Przenikanie ciepła przez obudowę | T1 | T2 | T3 | T4 | T1 | T2 | T3 | T4 |
| Współczynnik dla mostków cieplnych obudowy | TB1 | TB2 | TB3 | TB4 | TB1 | TB2 | TB3 | TB4 |
| Szczelność obudowy | L1 | L2 | L3 | L4 | L1 | L2 | L3 | L4 |
Oznacza to, że podobnie, jak w przypadku Eurovent, instytut zaświadcza, że wszystkie parametry generowane przez program doborowy są obliczane zgodnie z obowiązującymi normami oraz standardami. Dodatkowo każde urządzenie posiada klasę energetyczną obliczaną zgodnie z wytycznymi programu RLT-Geraete.ne.
