Czego dowiesz się z nowego tutorialu?
W tym tutorialu pokażemy Wam jak krok po kroku wykonać pierwsze uruchomienie rekuperatora Komfovent DOMEKT. Dowiecie się m.in.: jak podłączyć przewody sterujące, zamontować czujnik temperatury, czy podłączyć i zaktualizować panel sterowania. Dzięki temu unikniecie najczęstszych błędów i sprawnie uruchomicie centralę.
Co powinno być w zamówieniu?
Jak podłączyć rekuperator do instalacji?
Jak podłączyć przewody sterujące?
Jak zamontować czujnik temperatury B1?
Jak podłączyć panel sterowania?
Jak podłączyć urządzenie do prądu?
Jak zaktualizować panel sterujący?
Jak uruchomić rekuperator
i skontrolować jego pracę?
i skontrolować jego pracę?
Pierwsze uruchomienie rekuperatora Komfovent DOMEKT

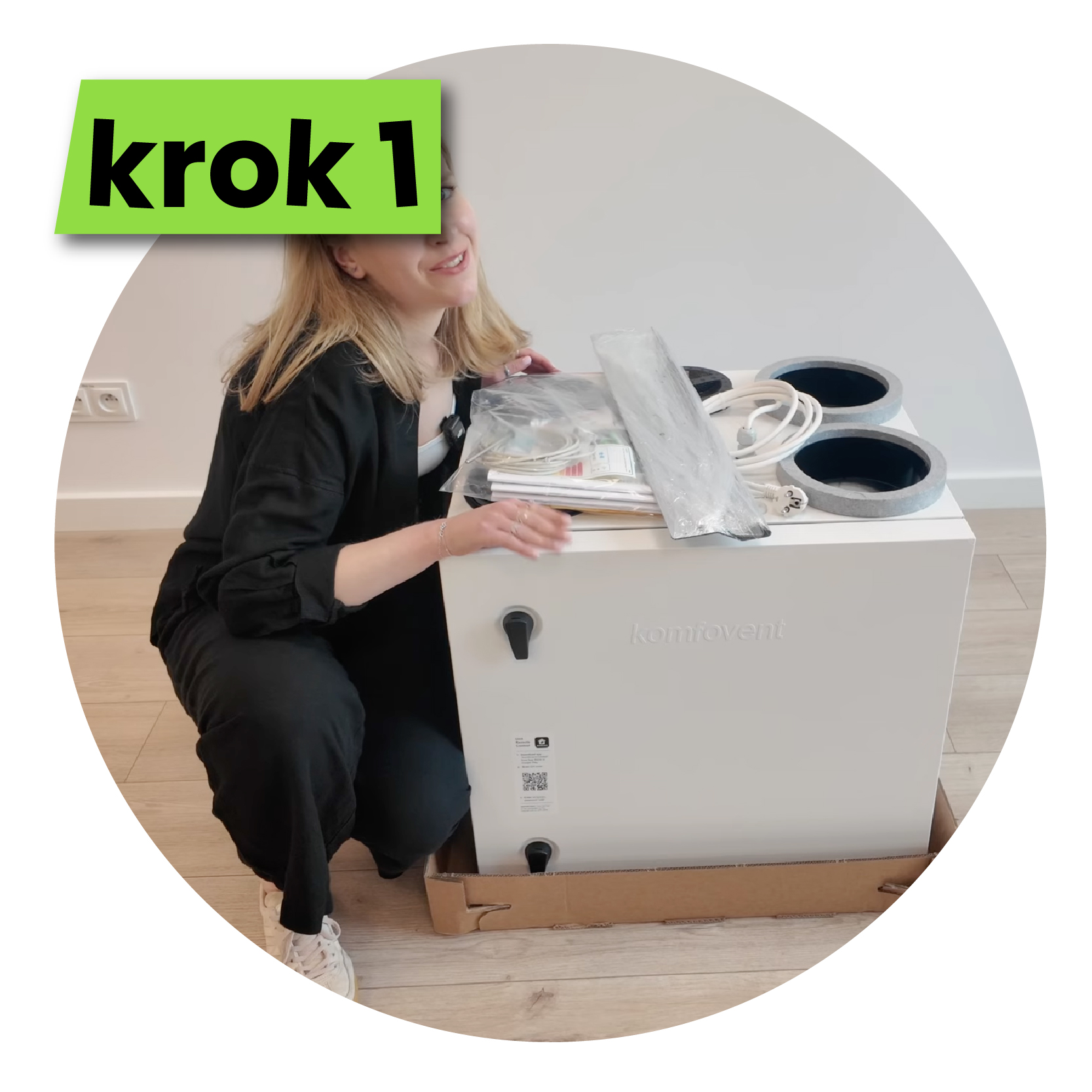

Krok 1: Co powinno być w zamówieniu?
Przed rozpoczęciem montażu sprawdź kompletność zamówienia w obecności kuriera i upewnij się, że przesyłka nie ma żadnych uszkodzeń mechanicznych. W zestawie z rekuperatorem powinny znajdować się m.in.:
- czujnik temperatury nawiewu B1 (w standardzie dla automatyki C6M),
- dokumentacja techniczna urządzenia,
- wzmacniacz sygnału,
- panel sterowania z 10-metrowym przewodem (o ile był elementem zamówienia),
- uchwyty montażowe (tylko w przypadku rekuperatorów z pionowym układem króćców do wielkości 450 włącznie),
- gumowe amortyzatory (dołączane wyłącznie do rekuperatorów podwieszanych).
- czujnik temperatury nawiewu B1 (w standardzie dla automatyki C6M),
- dokumentacja techniczna urządzenia,
- wzmacniacz sygnału,
- panel sterowania z 10-metrowym przewodem (o ile był elementem zamówienia),
- uchwyty montażowe (tylko w przypadku rekuperatorów z pionowym układem króćców do wielkości 450 włącznie),
- gumowe amortyzatory (dołączane wyłącznie do rekuperatorów podwieszanych).

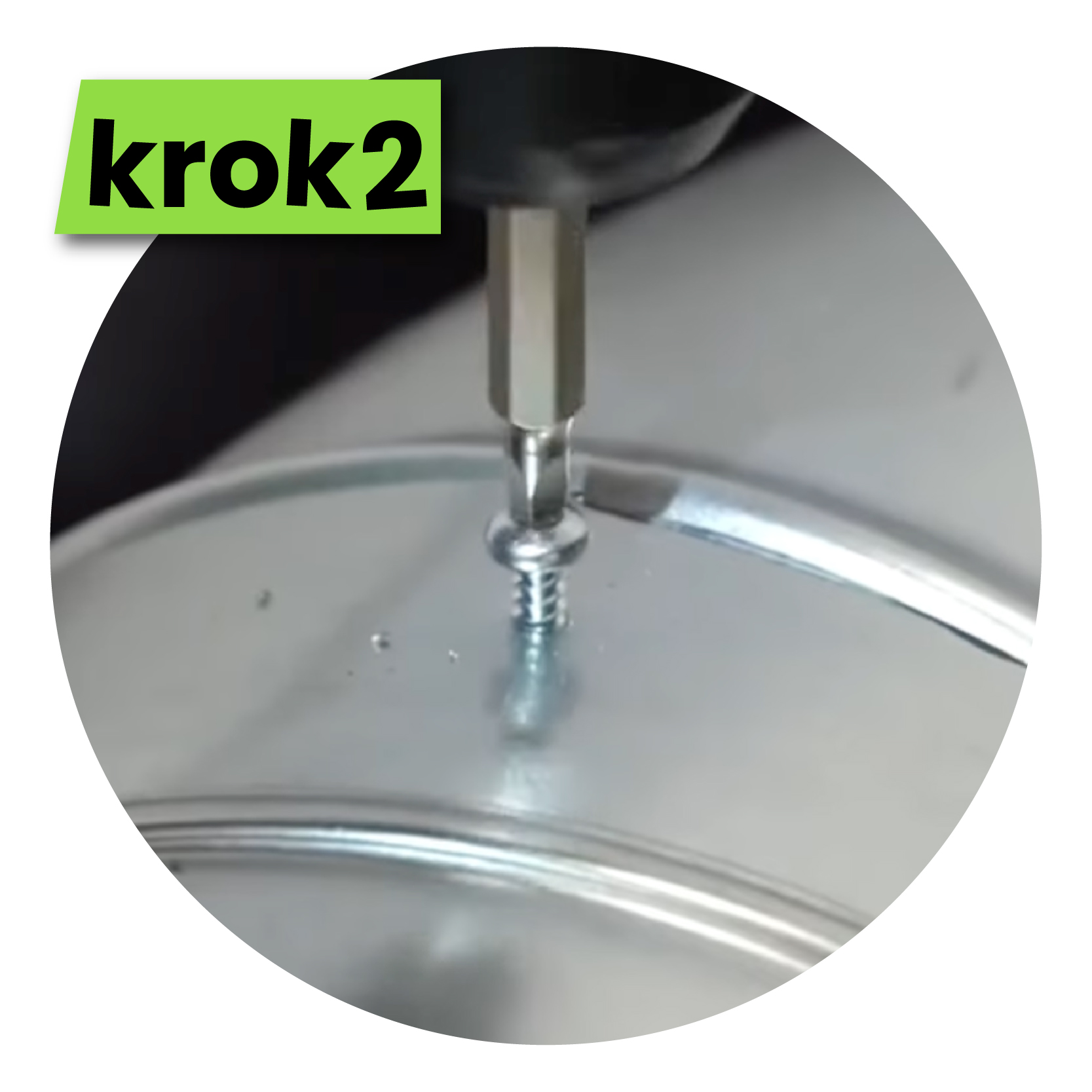

Krok 2: Jak podłączyć rekuperator do instalacji?
Zgodnie z projektem wentylacyjnym, solidnie przymocuj kanały instalacyjne do odpowiednich króćców urządzenia.

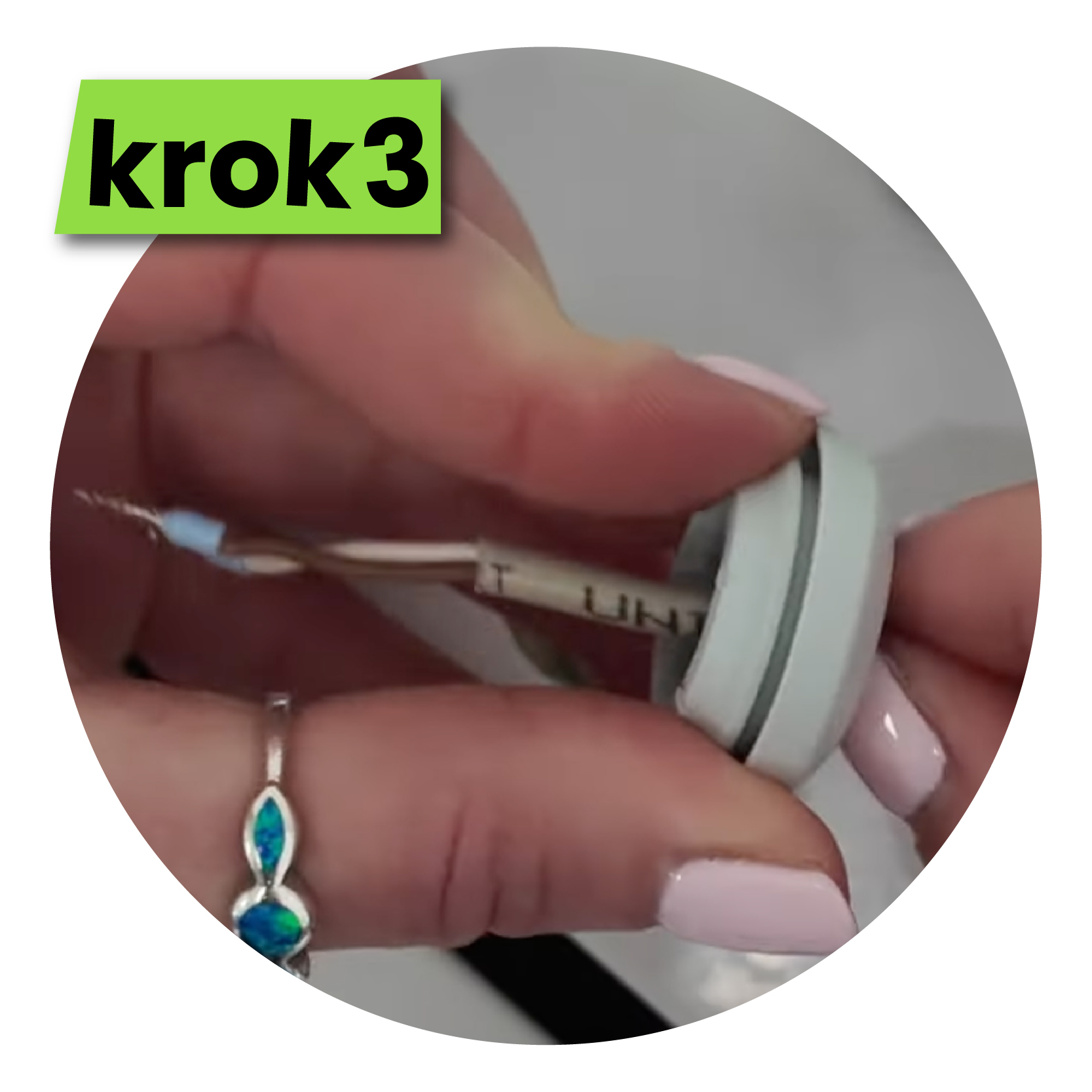

Krok 3: Jak podłączyć przewody sterujące?
Wszystkie przewody, które będą podpinane do płyty automatyki, musisz przeprowadzić przez specjalne przelotki znajdujące się w obudowie centrali. Zwróć też w tym momencie uwagę na aktualny schemat elektryczny umieszczony na wewnętrznej stronie drzwiczek serwisowych oraz w dokumentacji technicznej urządzenia. Znacznie ułatwi to bezbłędne podłączenie całej automatyki.

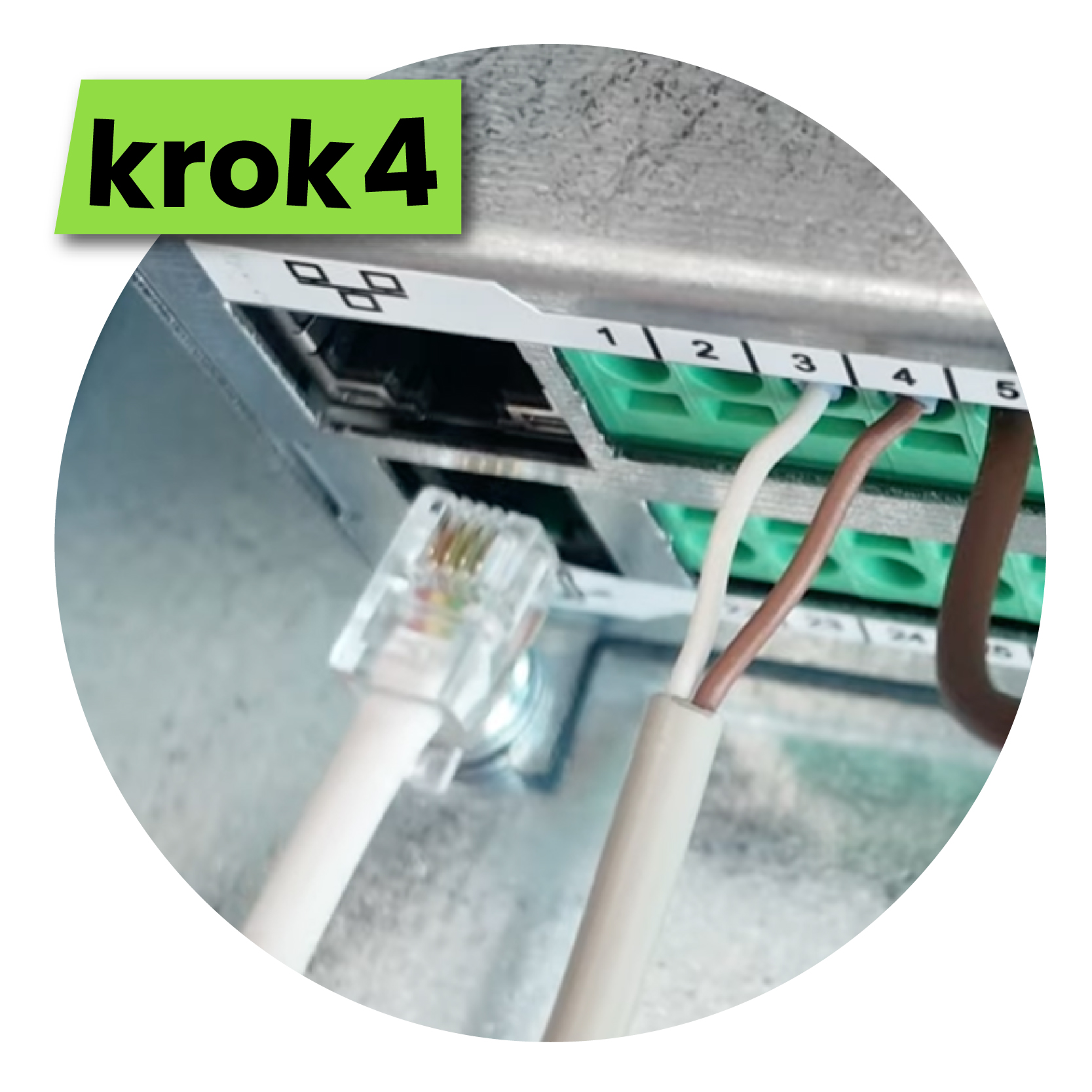

Krok 4: Jak zamontować czujnik temperatury B1?
Czujnik temperatury nawiewu B1 należy zamontować w kanale nawiewnym. Aby zapewnić poprawne odczyty, czujnik musi znajdować się minimum dwie średnice kanału od centrali (lub nagrzewnicy/chłodnicy kanałowej, jeśli są zamontowane). Jak to podłączyć? Wprowadź lekko płaski śrubokręt i podważ zapadki, a następnie podłącz przewody czujnika pod zaciski:
3 i 4 – jeśli posiadasz automatykę C6M
9 i 10 – jeśli posiadasz automatykę C8
3 i 4 – jeśli posiadasz automatykę C6M
9 i 10 – jeśli posiadasz automatykę C8

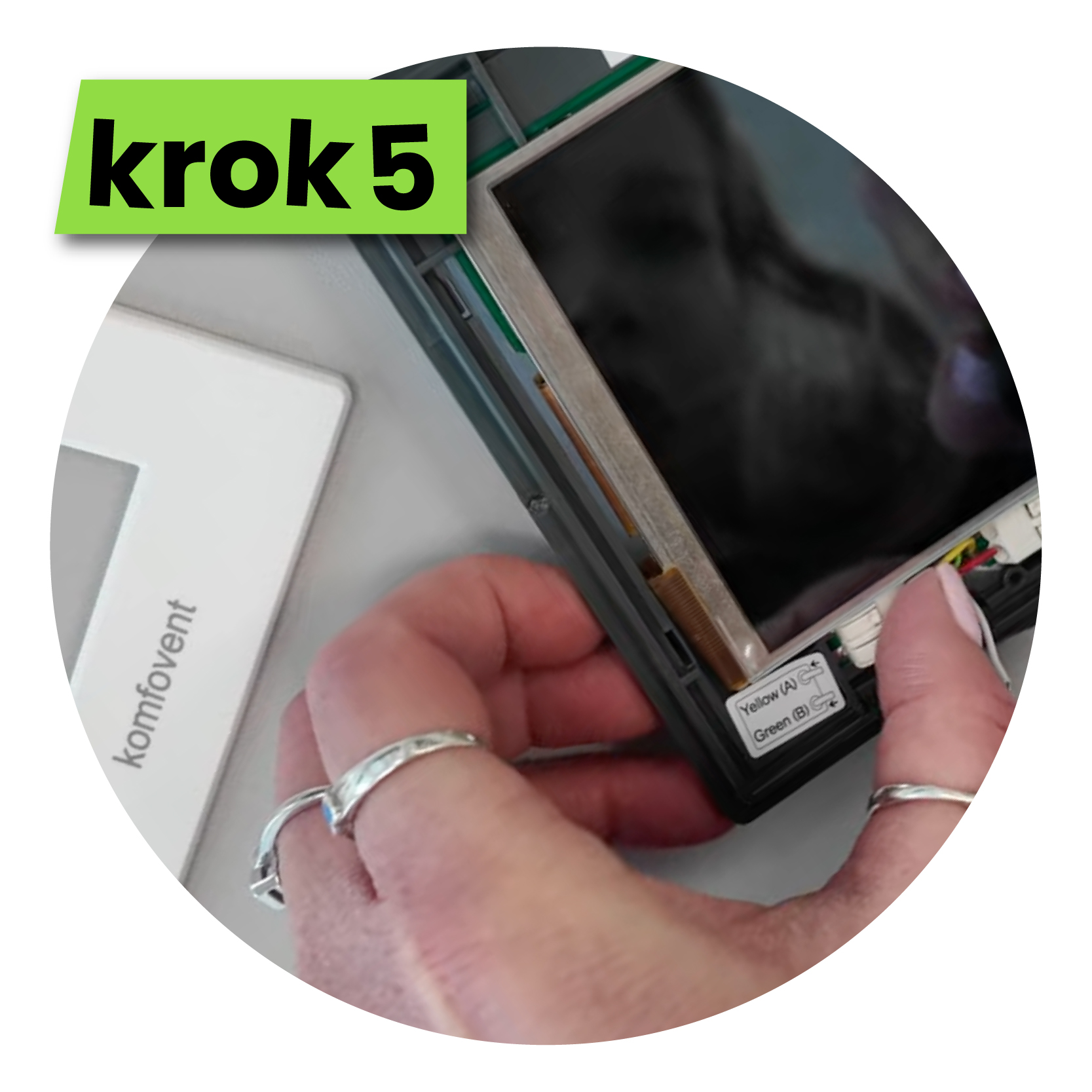

Krok 5: Jak podłączyć panel sterowania?
Montaż panelu zależy od modelu i wybranego sposobu instalacji (natynkowy lub swobodnie wiszący):
A. W sterownikach C6.1 lub C6.2 zdejmij przednią ramkę zamocowaną na zatrzaskach.
B. Wprowadź płaski śrubokręt w wyznaczony otwór z tyłu, przekręć o 90 stopni i zdejmij tylną, szarą obudowę. Wyłam odpowiednie plastikowe osłony.
C. Podłącz przewody (oznaczenia na płytce są w j. angielskim):
- Zasilanie: biały (-) i czerwony (+)
- Komunikacja: żółty (A) i zielony (B)
D. Aby zabezpieczyć przewody, wciśnij zapadkę długopisem lub małym śrubokrętem, wsuń żyłę przewodu i zwolnij zapadkę. Delikatnie pociągnij, aby sprawdzić, czy kable dobrze się trzymają.
E. Złóż panel z powrotem.
F. Poprowadź główny przewód panelu przez przelotkę rekuperatora i wepnij go dolnego gniazda na płycie głównej (dla automatyki C6M). Panel posiada z tyłu magnesy, więc z łatwością przyczepisz go na obudowie centrali!
A. W sterownikach C6.1 lub C6.2 zdejmij przednią ramkę zamocowaną na zatrzaskach.
B. Wprowadź płaski śrubokręt w wyznaczony otwór z tyłu, przekręć o 90 stopni i zdejmij tylną, szarą obudowę. Wyłam odpowiednie plastikowe osłony.
C. Podłącz przewody (oznaczenia na płytce są w j. angielskim):
- Zasilanie: biały (-) i czerwony (+)
- Komunikacja: żółty (A) i zielony (B)
D. Aby zabezpieczyć przewody, wciśnij zapadkę długopisem lub małym śrubokrętem, wsuń żyłę przewodu i zwolnij zapadkę. Delikatnie pociągnij, aby sprawdzić, czy kable dobrze się trzymają.
E. Złóż panel z powrotem.
F. Poprowadź główny przewód panelu przez przelotkę rekuperatora i wepnij go dolnego gniazda na płycie głównej (dla automatyki C6M). Panel posiada z tyłu magnesy, więc z łatwością przyczepisz go na obudowie centrali!

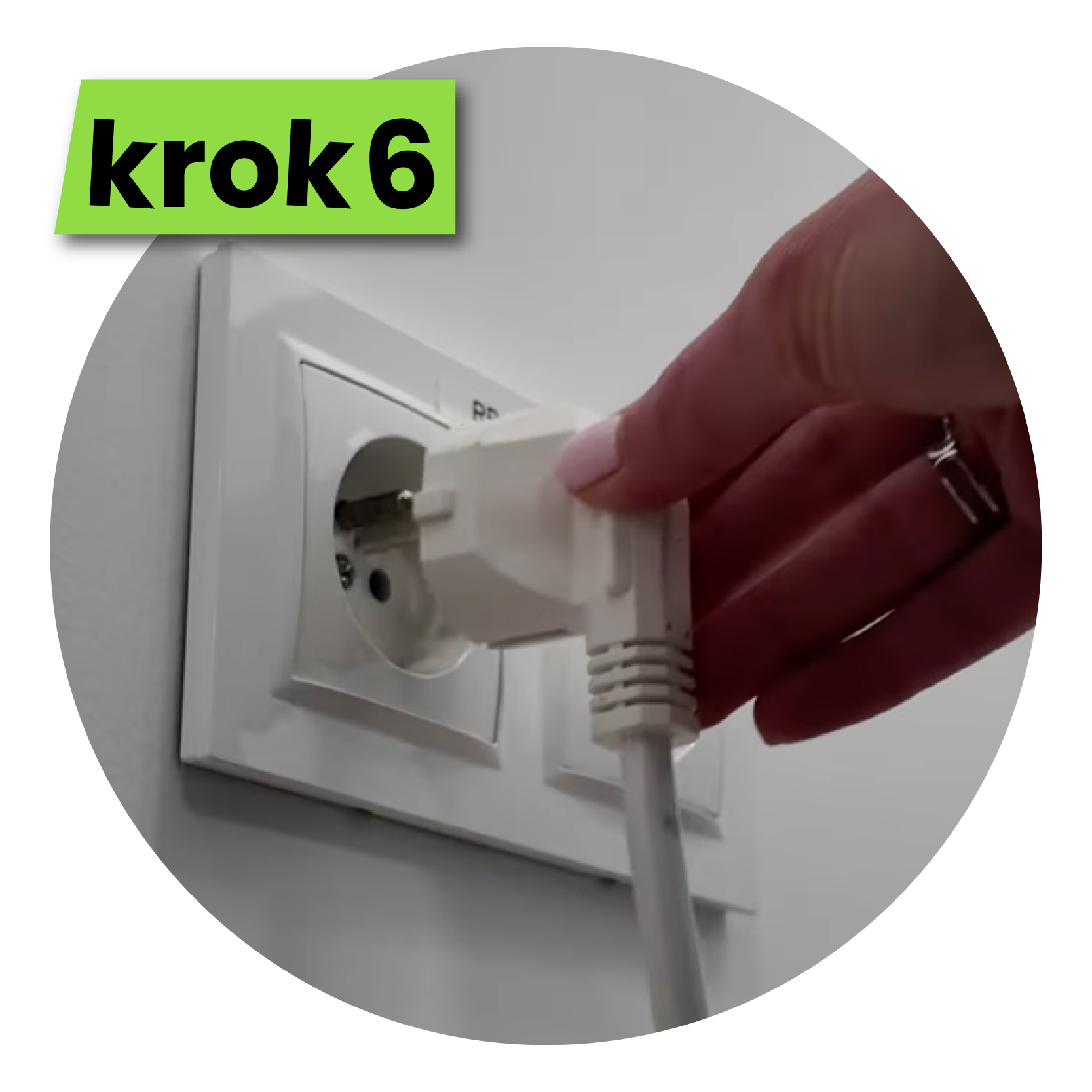

Krok 6: Jak podłączyć urządzenie do prądu?
Gdy zakończysz wszystkie fizyczne podłączenia kablowe ze sterownikiem, płyta główna jest gotowa na zasilanie. Włóż główną wtyczkę zasilającą rekuperatora do gniazdka elektrycznego.

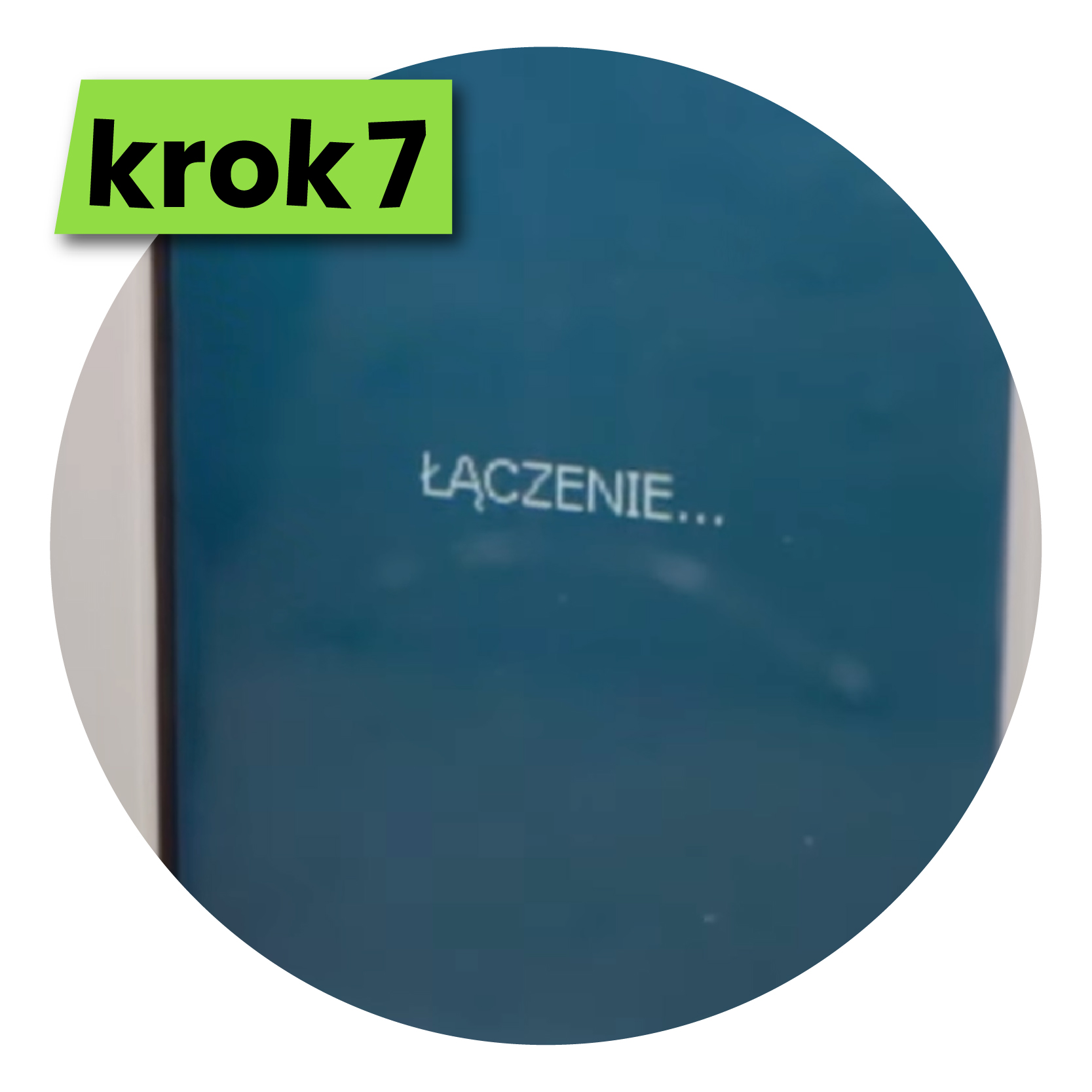

Krok 7: Jak zaktualizować panel sterujący?
Po włączeniu prądu do urządzenia po prostu poczekaj. Panel sterowania rozpocznie aktualizację, a na ekranie pojawi się napis „ŁĄCZENIE…”.
Uwaga serwisowa: Jeśli komunikat „Łączenie” widnieje na ekranie dłużej niż 30 sekund, oznacza to błąd komunikacji między płytą główną a panelem. Wróć wtedy do Kroku 5 i sprawdź poprawność wpięcia przewodów komunikacyjnych.
Uwaga serwisowa: Jeśli komunikat „Łączenie” widnieje na ekranie dłużej niż 30 sekund, oznacza to błąd komunikacji między płytą główną a panelem. Wróć wtedy do Kroku 5 i sprawdź poprawność wpięcia przewodów komunikacyjnych.

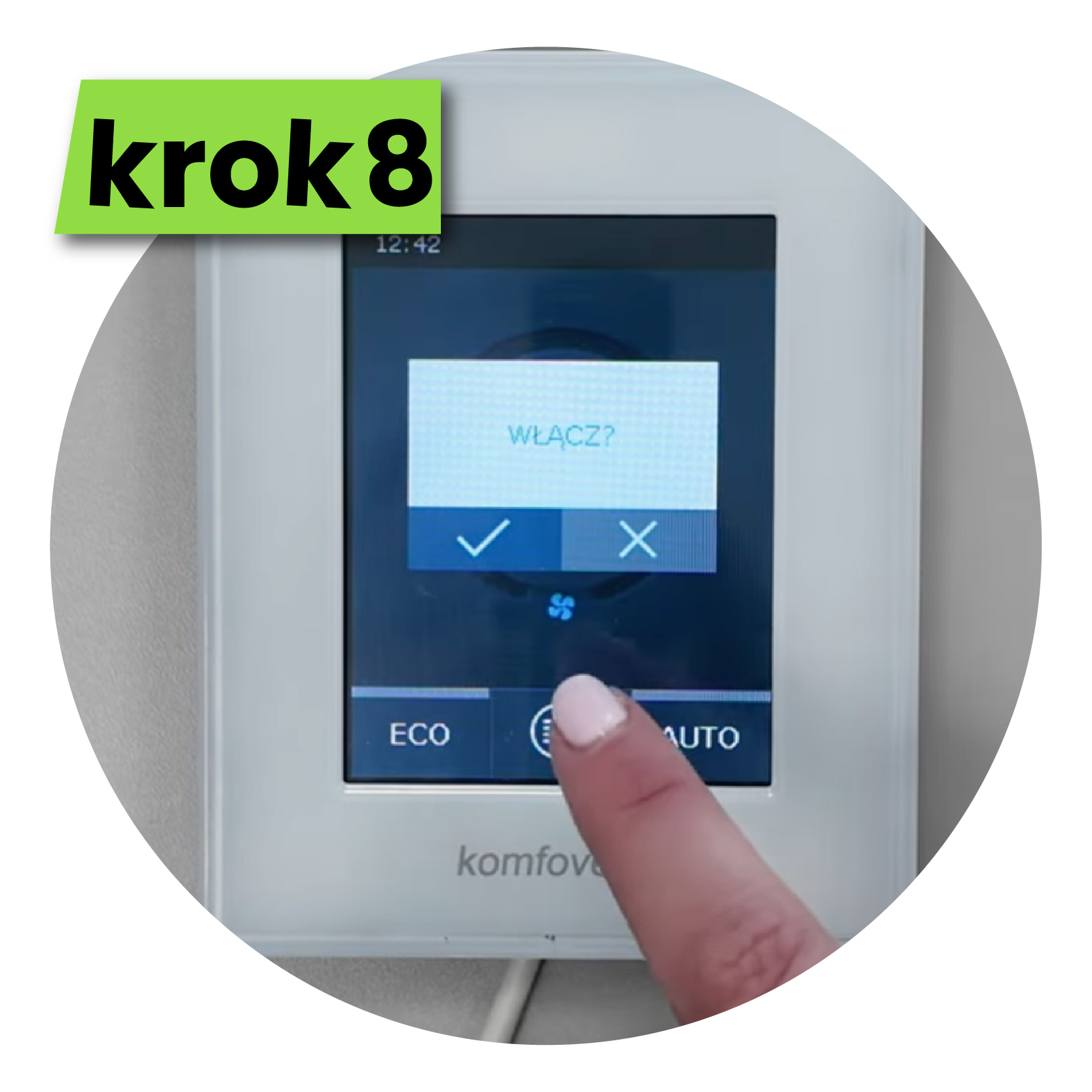

Krok 8: Jak uruchomić rekuperator i skontrolować jego pracę?
Gdy panel jest zaktualizowany, kliknij start i uruchom urządzenie.
Start wentylatorów: Rotor oraz wentylatory zaczną pracować po około 60 sekundach. Automatyka C6M wyposażona jest w "miękki start" (rotor rozkręca się stopniowo), z kolei automatyka C8 uruchamia się na zasadzie start/stop.
Kontrola mechaniczna: Otwórz drzwiczki i sprawdź napęd. Pasek napędowy powinien obracać się płynnie – bez widocznych drgań, dziwnych przeskoków czy nietypowych dźwięków.
Docieranie urządzenia: Nie przejmuj się, jeśli słyszysz delikatne ocieranie szczotek rotora. To w pełni naturalne zjawisko w nowych urządzeniach. Szczotki docierają się przez ok. 2 tygodnie i po tym czasie centrala stanie się odczuwalnie cichsza.
Gdy wszystkie testy wypadną pomyślnie, Twój rekuperator jest gotowy do dalszej konfiguracji oraz do normalnej, codziennej pracy!
Start wentylatorów: Rotor oraz wentylatory zaczną pracować po około 60 sekundach. Automatyka C6M wyposażona jest w "miękki start" (rotor rozkręca się stopniowo), z kolei automatyka C8 uruchamia się na zasadzie start/stop.
Kontrola mechaniczna: Otwórz drzwiczki i sprawdź napęd. Pasek napędowy powinien obracać się płynnie – bez widocznych drgań, dziwnych przeskoków czy nietypowych dźwięków.
Docieranie urządzenia: Nie przejmuj się, jeśli słyszysz delikatne ocieranie szczotek rotora. To w pełni naturalne zjawisko w nowych urządzeniach. Szczotki docierają się przez ok. 2 tygodnie i po tym czasie centrala stanie się odczuwalnie cichsza.
Gdy wszystkie testy wypadną pomyślnie, Twój rekuperator jest gotowy do dalszej konfiguracji oraz do normalnej, codziennej pracy!
